1. Lưỡi cưa VA320: 16 mm × 3 TPI × 0,5 mm có ý nghĩa gì?

Thông số lưỡi cưa của VA320:

• Chiều rộng lưỡi: 16 mm

• Chiều dày: 0,5 mm

• Bước răng: 3 TPI

• Chiều dài lưỡi: khoảng 2.485 mm

Ba thông số 16 mm – 0,5 mm – 3 TPI được lựa chọn để tạo sự cân bằng giữa:

Độ cứng của lưỡi + khả năng cắt + độ ổn định + khả năng chịu uốn lặp.

Chiều rộng 16 mm

Chiều rộng lưỡi ảnh hưởng trực tiếp đến độ cứng ngang của lưỡi.

Lưỡi quá hẹp sẽ dễ bị lệch khi gặp lực đẩy lớn hoặc khi cắt vật liệu có độ cứng không đồng đều.

Ngược lại, lưỡi quá rộng không phải lúc nào cũng tốt, vì nó đòi hỏi hệ thống bánh đà, dẫn hướng và cơ cấu căng lưỡi phải phù hợp.

Với VA320, 16 mm là kích thước cân bằng cho mục tiêu cắt thẳng và ổn định, đồng thời phù hợp với kết cấu máy.

2. Tại sao sử dụng 3 TPI?

TPI = Teeth Per Inch, tức số răng trên mỗi inch chiều dài lưỡi.

Lưỡi 3 TPI có bước răng tương đối thưa, tạo khoảng trống lớn giữa các răng.

Điều này có lợi khi cắt những vật liệu có chiều dày lớn vì:

• Răng có không gian thoát vật liệu tốt hơn.

• Giảm tình trạng vật liệu bị dồn vào rãnh răng.

• Giúp quá trình cắt ổn định hơn.

• Phù hợp với những ứng dụng cần khả năng ăn vật liệu tương đối nhanh.

Việc lựa chọn TPI cần dựa vào vật liệu và chiều dày phôi; nguyên tắc chung là bước răng phải phù hợp để có đủ số răng tham gia vào vùng cắt, đồng thời tránh bước răng quá nhỏ hoặc quá lớn so với ứng dụng.

Vì vậy, 3 TPI không đơn giản là “răng thưa để cắt nhanh”, mà là một phần của bài toán cân bằng giữa tốc độ cắt, khả năng thoát vật liệu và độ bền của răng.

3. Tại sao VA320 dùng lưỡi dày chỉ 0,5 mm?

Đây là một điểm rất đáng chú ý.

Nhiều người nghĩ:

“Lưỡi càng dày thì càng bền.”

Điều này không hoàn toàn đúng đối với máy cưa vòng

Lưỡi cưa phải liên tục chạy vòng qua bánh đà. Mỗi vòng quay, thân lưỡi lại bị uốn quanh bánh đà rồi trở về trạng thái thẳng.

Nói cách khác, lưỡi cưa phải chịu uốn lặp liên tục.

Nếu lưỡi quá dày so với đường kính bánh đà, ứng suất uốn tăng lên và có thể làm giảm tuổi thọ do mỏi. Các tài liệu kỹ thuật về máy cưa vòng đều nhấn mạnh rằng chiều dày lưỡi phải được phối hợp với đường kính bánh đà; bánh quá nhỏ so với lưỡi có thể làm tăng ứng suất mỏi.

Do đó, 0,5 mm là một lựa chọn có chủ đích, không phải đơn giản là dùng lưỡi mỏng để tiết kiệm vật liệu.

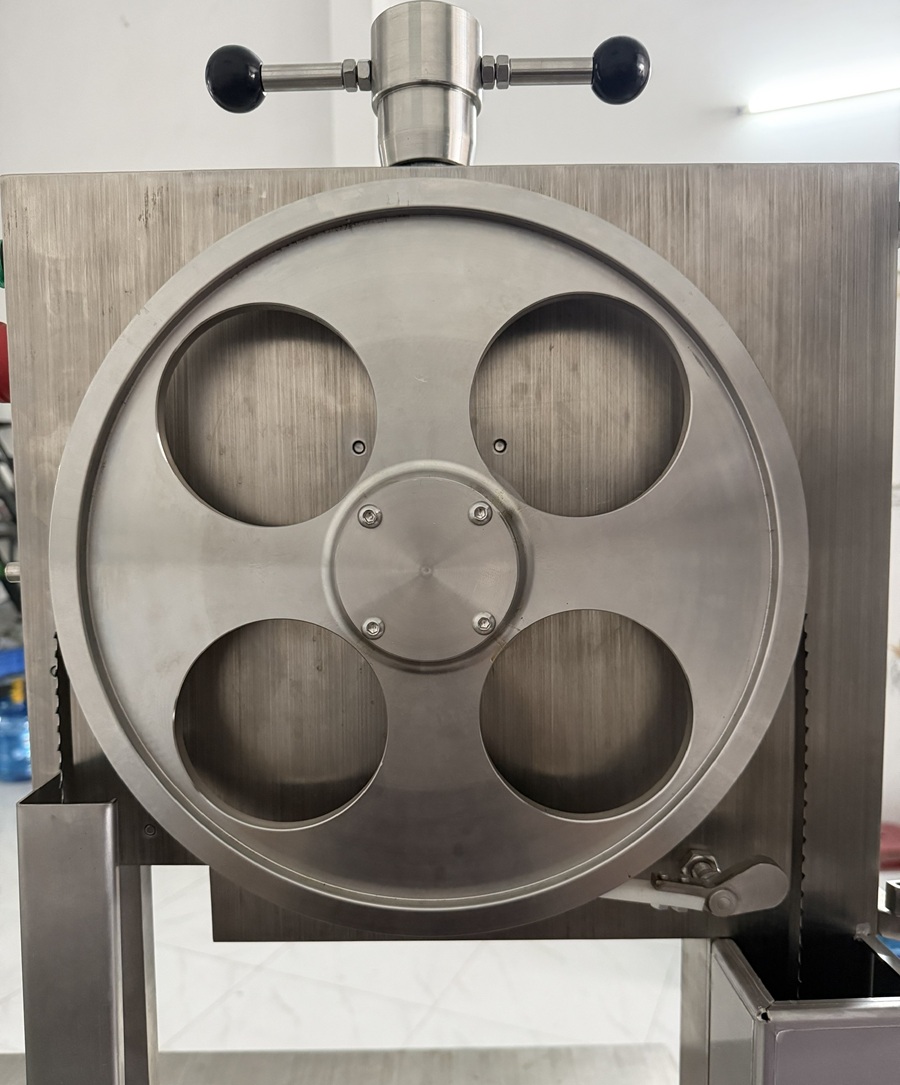

4. Điểm đặc biệt của VA320: bánh đà đường kính Ø320 mm

VA320 sử dụng bánh đà đường kính 320 mm chất liệu inox cao cấp, độ cứng cao và chống rĩ sét rất tốt khi cưa với cá hoặc thịt có chứa dịch và máu

Đường kính bánh đà càng lớn thì bán kính uốn của lưỡi càng lớn.

Với VA320:

D = 320 mm

→ bán kính bánh đà:

R = 160 mm

Lưỡi cưa 0,5 mm khi chạy qua bánh Ø320 mm sẽ được uốn theo một bán kính tương đối lớn.

Điều này giúp giảm mức độ uốn của thân lưỡi trong mỗi chu kỳ so với trường hợp sử dụng bánh đà nhỏ hơn.

5. Tại sao đường kính bánh đà lớn giúp giảm mỏi lưỡi?

Hãy hình dung một đoạn dây kim loại.

Nếu bạn uốn dây quanh một vòng tròn nhỏ:

→ dây phải cong nhiều
→ biến dạng lớn hơn
→ khi uốn đi uốn lại nhiều lần, dây dễ bị mỏi.

Nếu bạn uốn cùng đoạn dây quanh một vòng tròn lớn:

→ độ cong nhỏ hơn
→ biến dạng uốn thấp hơn
→ điều kiện làm việc của vật liệu thuận lợi hơn.

Lưỡi cưa băng cũng hoạt động theo nguyên lý tương tự.



Trong quá trình quay:

Lưỡi đi vào bánh đà → bị uốn → chạy quanh bánh → ra khỏi bánh → trở lại trạng thái gần thẳng.

Chu kỳ này lặp lại liên tục.

Các tài liệu kỹ thuật về lưỡi cưa băng cho thấy ứng suất uốn liên quan đến tỷ lệ giữa chiều dày lưỡi và đường kính bánh đà; bánh nhỏ làm tăng mức độ uốn và có thể làm giảm tuổi thọ mỏi.

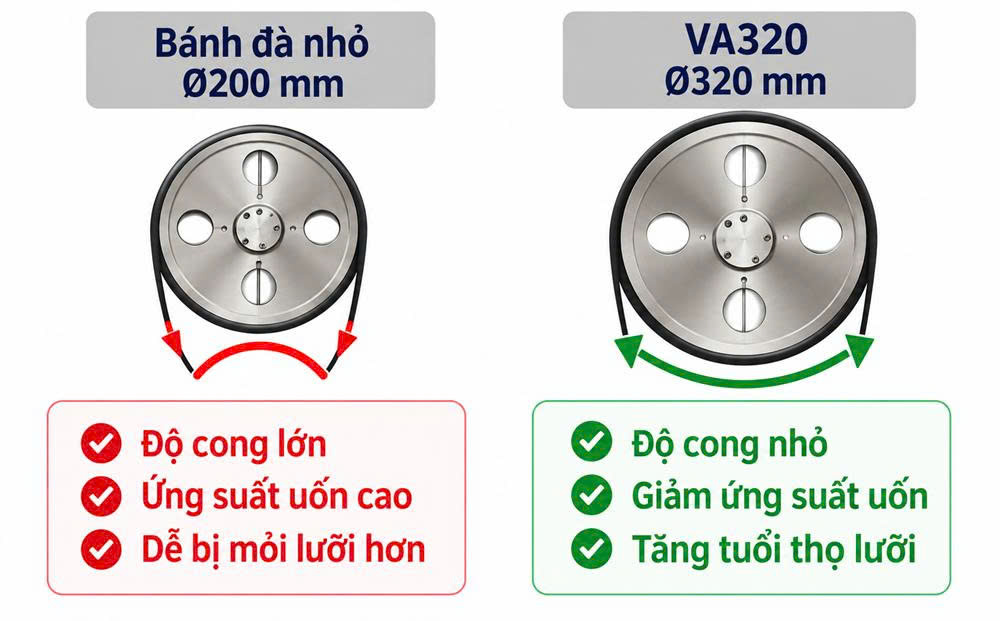

6. Một ví dụ dễ hiểu: Ø320 mm so với bánh đà nhỏ hơn

Giả sử cùng sử dụng lưỡi dày 0,5 mm.

Máy A

Bánh đà Ø200 mm

VA320

Bánh đà Ø320 mm

Lưỡi của hai máy đều phải liên tục uốn quanh bánh đà.

Nhưng trên VA320:

đường kính bánh lớn hơn → bán kính uốn lớn hơn → độ cong của lưỡi nhỏ hơn.

Vì vậy, việc thiết kế bánh đà Ø320 mm giúp tạo điều kiện thuận lợi hơn cho tuổi thọ mỏi của lưỡi.

Đây là lý do không nên chỉ nhìn vào công suất motor khi đánh giá một máy cưa băng.

7. Cùng motor 1,5 kW nhưng chưa chắc hai máy giống nhau

Giả sử:

Máy A:

• Motor 1,5 kW

• Bánh đà Ø200 mm

• Lưỡi 0,5 mm

VA320:

• Motor 1,5 kW

• Bánh đà Ø320 mm

• Lưỡi 0,5 mm

Hai máy có cùng công suất motor.

Nhưng hệ thống cơ khí hoàn toàn có thể khác nhau.

Công suất motor chỉ cho biết khả năng cung cấp năng lượng của động cơ.

Hiệu quả thực tế của máy cưa còn phụ thuộc vào:

• Đường kính bánh đà

• Khối lượng bánh đà

• Tốc độ quay

• Tốc độ lưỡi

• Lực căng lưỡi

• Độ cứng của khung máy

• Hệ thống dẫn hướng

• Độ chính xác đồng tâm của bánh đà

• Độ cân bằng bánh đà

• Hình dạng răng

• Vật liệu lưỡi

• Cách người vận hành đưa sản phẩm vào vùng cắt

Vì vậy:

1,5 kW không phải là toàn bộ câu chuyện của một chiếc máy cưa.

8. Tại sao chiều dài lưỡi VA320 khoảng 2.485 mm?

Chiều dài lưỡi không phải là một con số được chọn độc lập.

Nó được xác định bởi đường kính bánh đà và khoảng cách tâm giữa hai bánh đà, cùng với cách bố trí cụm máy.

Nói cách khác:

Kích thước máy → vị trí bánh đà → khoảng cách tâm → chiều dài lưỡi.

Chiều dài 2.485 mm của VA320 được lựa chọn để phù hợp với hình học của cụm bánh đà và hệ thống dẫn hướng của máy.

Một lưỡi quá ngắn hoặc quá dài đều không phù hợp vì sẽ ảnh hưởng đến khả năng căng lưỡi và giữ lưỡi chạy đúng vị trí trên bánh đà.

Chiều dài lưỡi máy cưa vòng về nguyên tắc được xác định từ hình học của hai bánh và khoảng cách tâm của chúng.

9. “Lưỡi dài hơn” không đồng nghĩa “chắc chắn lâu đứt hơn”

Đây là điểm cần hiểu đúng.

Không thể kết luận:

Lưỡi 2.485 mm sẽ luôn bền hơn lưỡi 2.000 mm.

Tuổi thọ lưỡi phụ thuộc vào rất nhiều yếu tố.

Điểm quan trọng của VA320 không nằm đơn thuần ở việc lưỡi dài 2.485 mm.

Mà nằm ở sự kết hợp:

**Lưỡi 0,5 mm

• bánh đà Ø320 mm

• chiều dài lưỡi phù hợp

• cơ cấu căng lưỡi

• dẫn hướng

• tốc độ làm việc

• thiết kế khung máy.**

Đó mới là toàn bộ hệ thống ảnh hưởng đến độ bền của lưỡi.

10. Vì sao VA320 chọn bánh đà Ø320 mm?

Có thể tóm tắt thiết kế của VA320 như sau:

Không chỉ tăng công suất → mà tối ưu hệ thống truyền động và cắt.

Motor 1,5 kW cung cấp năng lượng cho quá trình cắt.

Bánh đà Ø320 mm giúp tạo bán kính uốn lớn cho lưỡi.

Lưỡi 16 × 0,5 mm tạo sự cân bằng giữa độ cứng, độ mỏng của đường cắt và khả năng chịu uốn.

Răng 3 TPI được lựa chọn để phù hợp với ứng dụng cắt vật liệu có chiều dày đáng kể.

Khi các thành phần này được thiết kế đồng bộ, máy có thể đạt được sự cân bằng giữa:

Khả năng cắt
→ độ ổn định
→ tuổi thọ lưỡi
→ chất lượng đường cắt
→ chi phí vận hành.

11. VA320 – thiết kế từ bài toán thực tế, không chỉ từ công suất motor

Một chiếc máy cưa tốt không nhất thiết phải là chiếc máy có motor công suất lớn nhất.

Điều quan trọng là:

Công suất motor phải phù hợp với hệ thống bánh đà, lưỡi cưa và kết cấu máy.

VA320 được phát triển theo hướng đó.

Motor 1,5 kW cung cấp công suất phù hợp.

Bánh đà Ø320 mm tạo bán kính uốn lớn cho lưỡi.

Lưỡi 16 × 0,5 mm – 3 TPI được lựa chọn để cân bằng giữa khả năng cắt và độ bền.

Chiều dài lưỡi 2.485 mm phù hợp với hình học của cụm bánh đà.

Đây là những chi tiết tưởng như nhỏ nhưng lại quyết định rất nhiều đến trải nghiệm sử dụng thực tế của máy.

Kết luận

Khi đánh giá một máy cưa băng, đừng chỉ hỏi:

“Motor bao nhiêu kW?”

Hãy hỏi thêm:

“Bánh đà đường kính bao nhiêu?”

“Lưỡi cưa rộng bao nhiêu?”

“Lưỡi dày bao nhiêu?”

“Bước răng bao nhiêu TPI?”

“Chiều dài lưỡi bao nhiêu?”

Với VA320, việc sử dụng bánh đà Ø320 mm kết hợp với lưỡi 16 × 0,5 mm – 3 TPI và chiều dài khoảng 2.485 mm là một phần trong thiết kế tổng thể nhằm tạo ra một hệ thống cưa ổn định và hạn chế các điều kiện gây mỏi lưỡi.

VA320 – không chỉ là một motor 1,5 kW.
Đó là sự kết hợp giữa công suất, bánh đà, lưỡi cưa và cơ khí chính xác.
